※오늘 입고된 차량 정보※

차량 모델 : BMW 5시리즈(BMW 6th F10 520d)

모델 연식 : 5세대 F10 (2010~2017)

점검 및 정비 내용 : 성능 점검표에 엔진 오일 누유 체크!

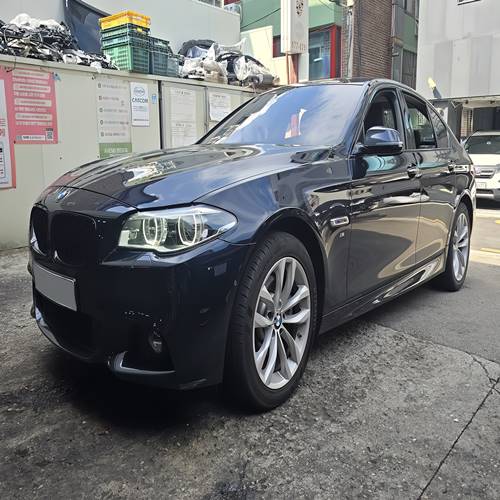

BMW 5시리즈(BMW 6th F10 520d)

728x90

---

BMW 5시리즈(BMW 6th F10 520d)

BMW 5시리즈(BMW 6th F10 520d)



중고차 성능 점검 표에 미세 누유 부분이 체크돼서 입고된 차량입니다.



상품화를 위해 누유 부위 체크 후 수리가 필요한 부분은 바로 작업 들어갈 예정입니다.

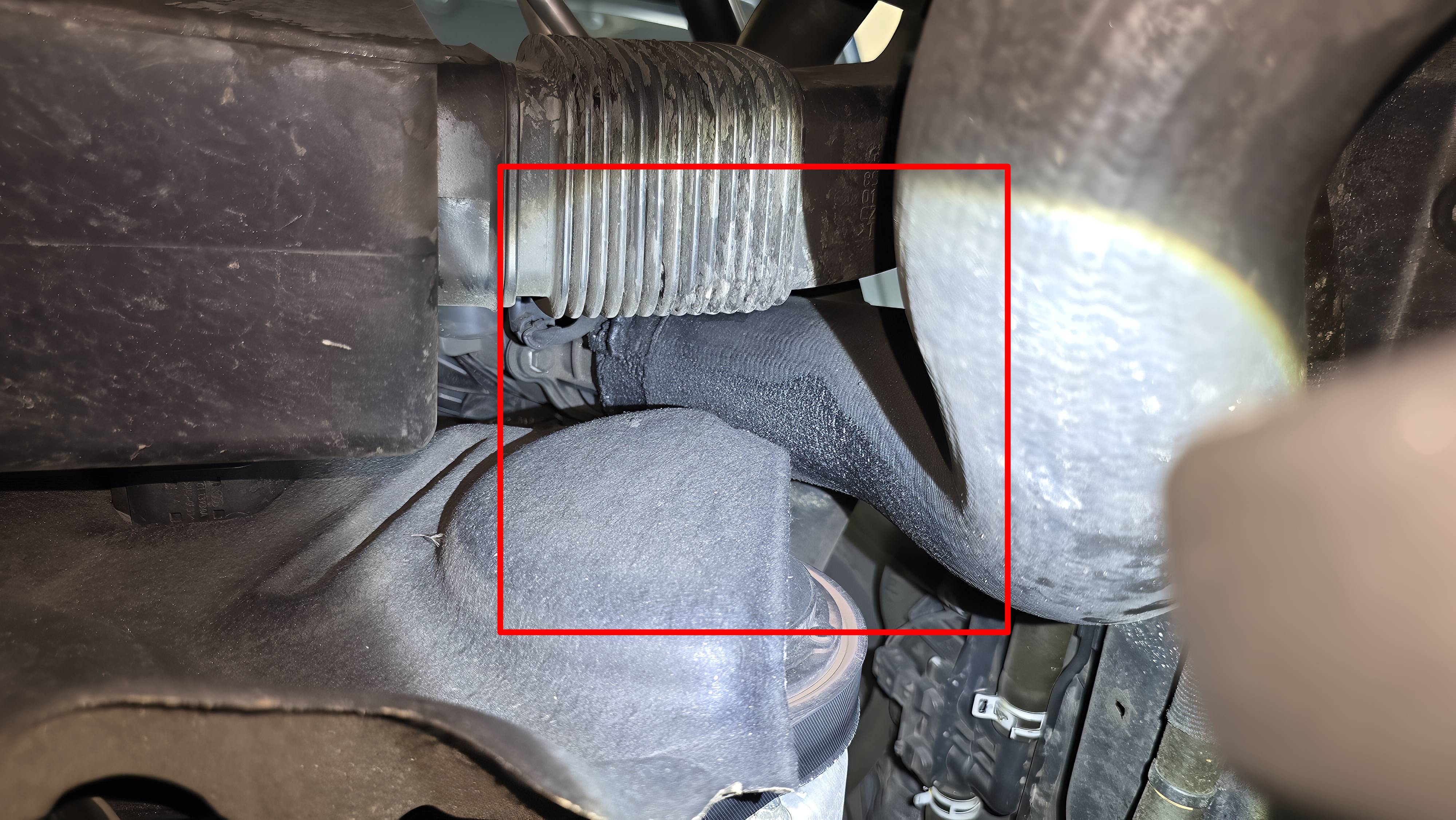

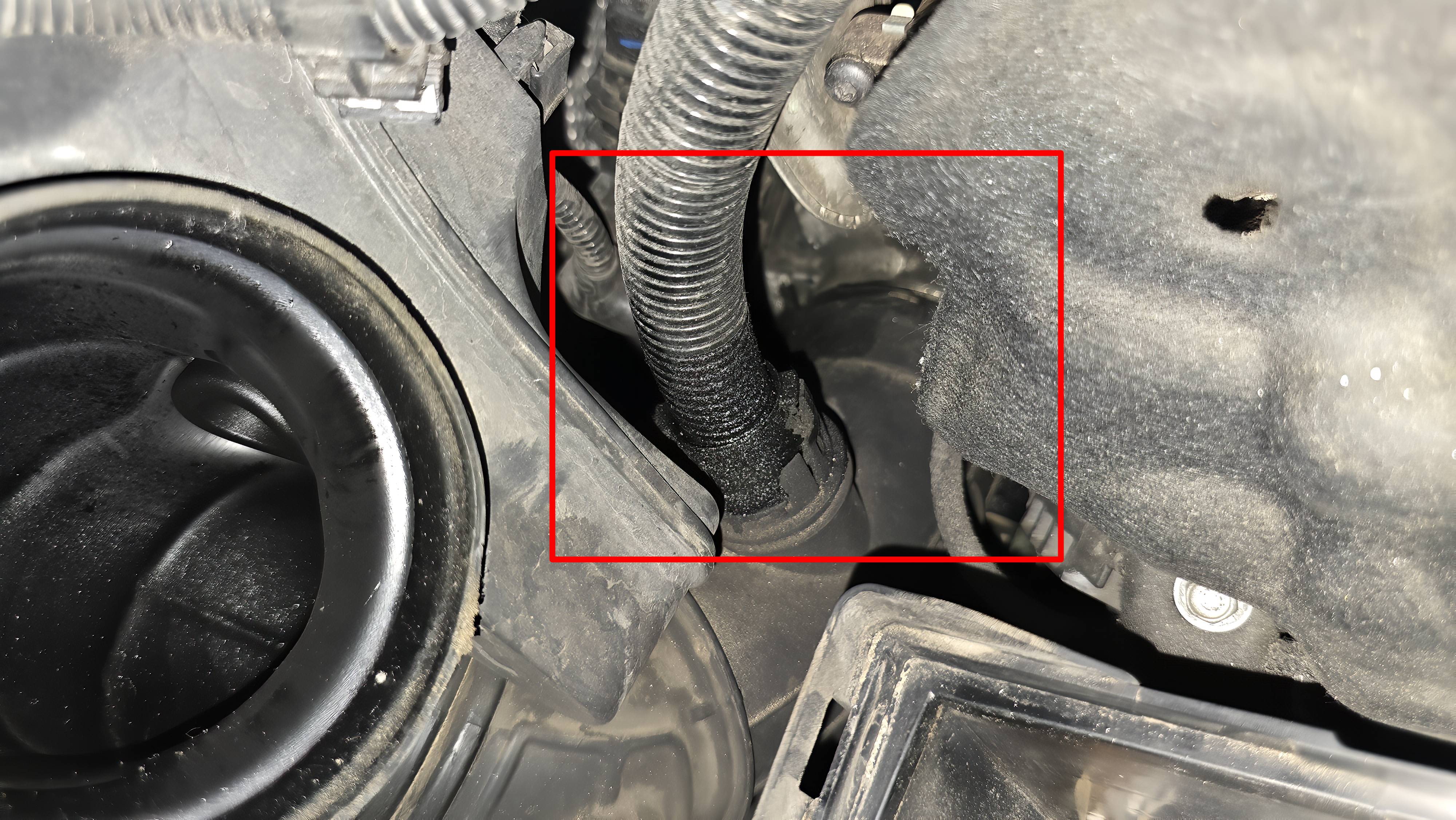

인터 쿨러 호스 누유

인터 쿨러 호스 누유

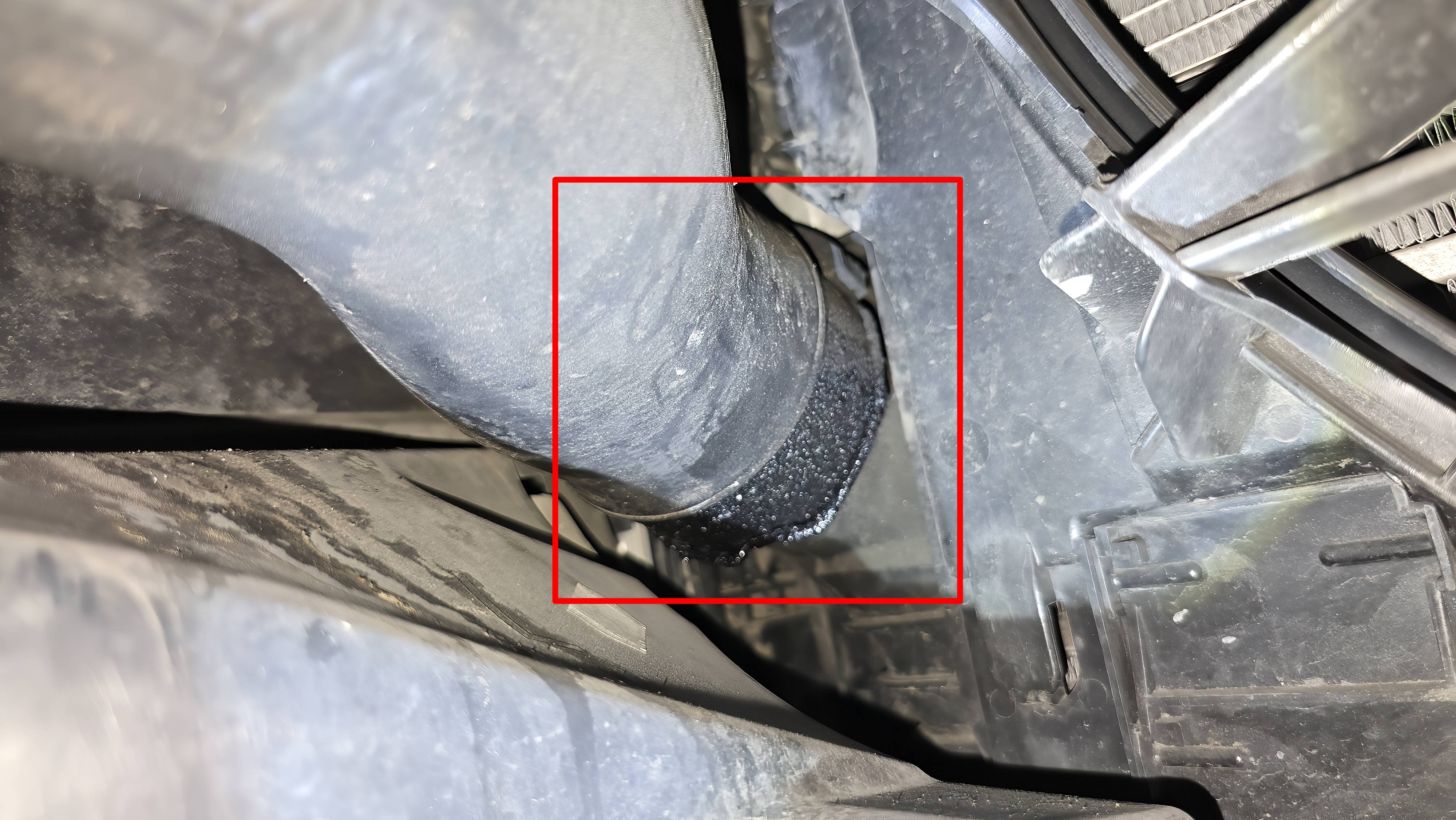

블로바이 가스 파이프



우선 차량을 리프트에 올려서 언더 커버를 탈거하고, 육안상 어떤 문제가 있는지 체크합니다



점검 결과! 터보차저 인터쿨러 호스와 블로바이 가스 플라스틱 호스에서 누유가 보입니다.



에어 클리너 박스 및 에어 덕트 탈거

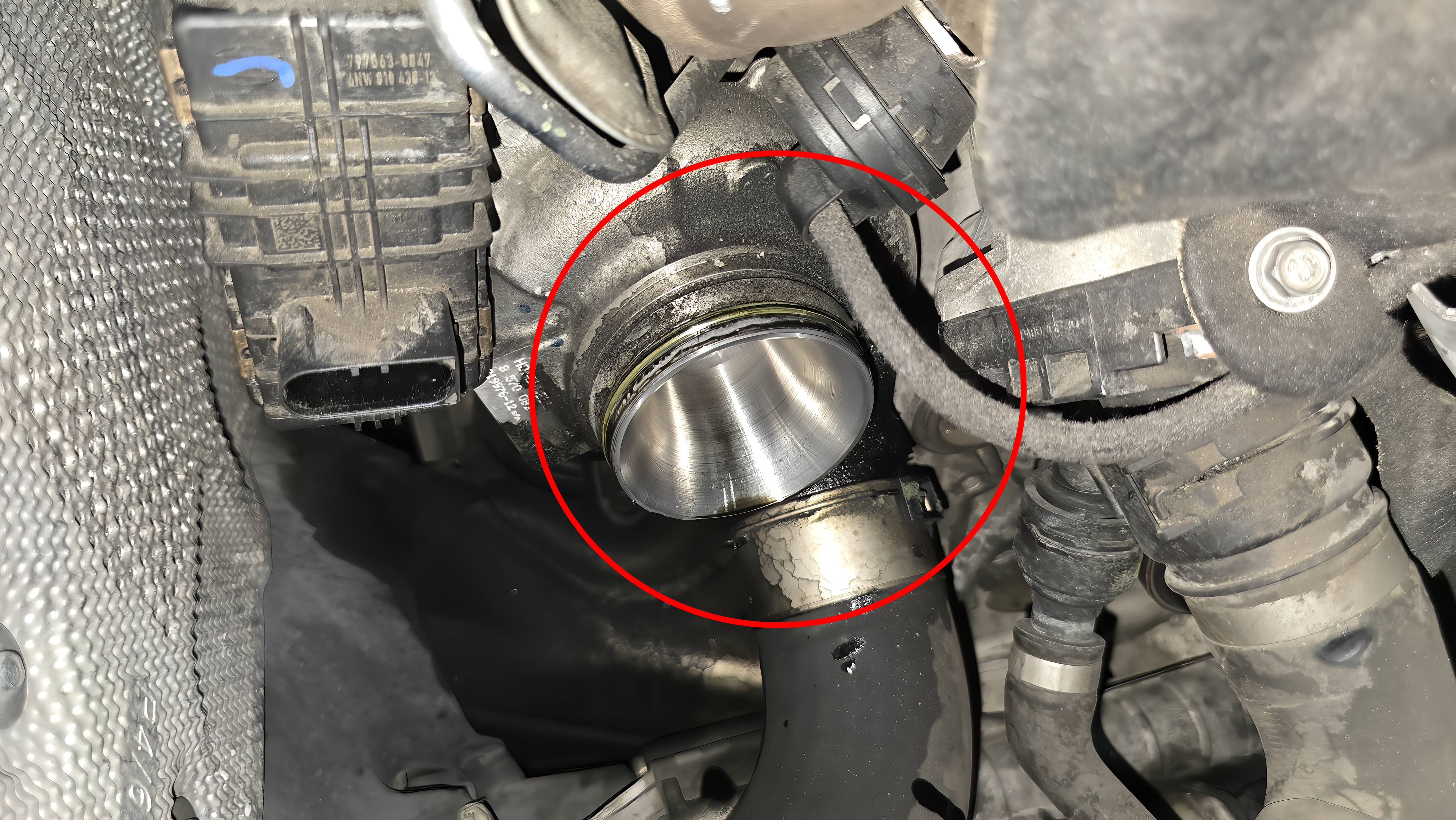

터보 차저 O링 누유



어떤 작업을 진행하든 간에 가장 큰 방해물인 에어클리너 박스를 제거해야 합니다.



터보 차져 에어 라인 입구에도 O링이 노후화돼서 오일 자국이 맺혀있습니다.

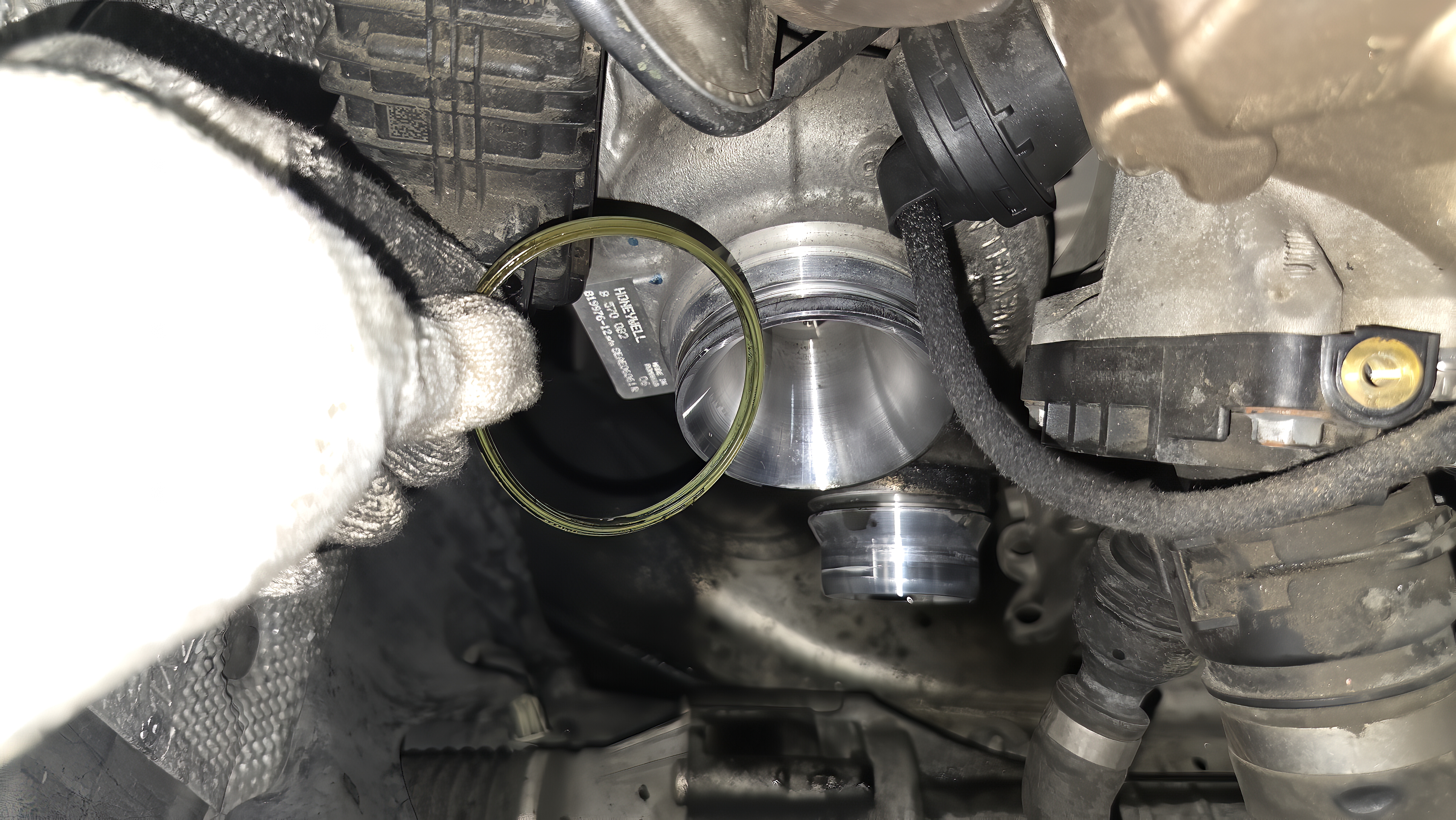

터보 차저 O링

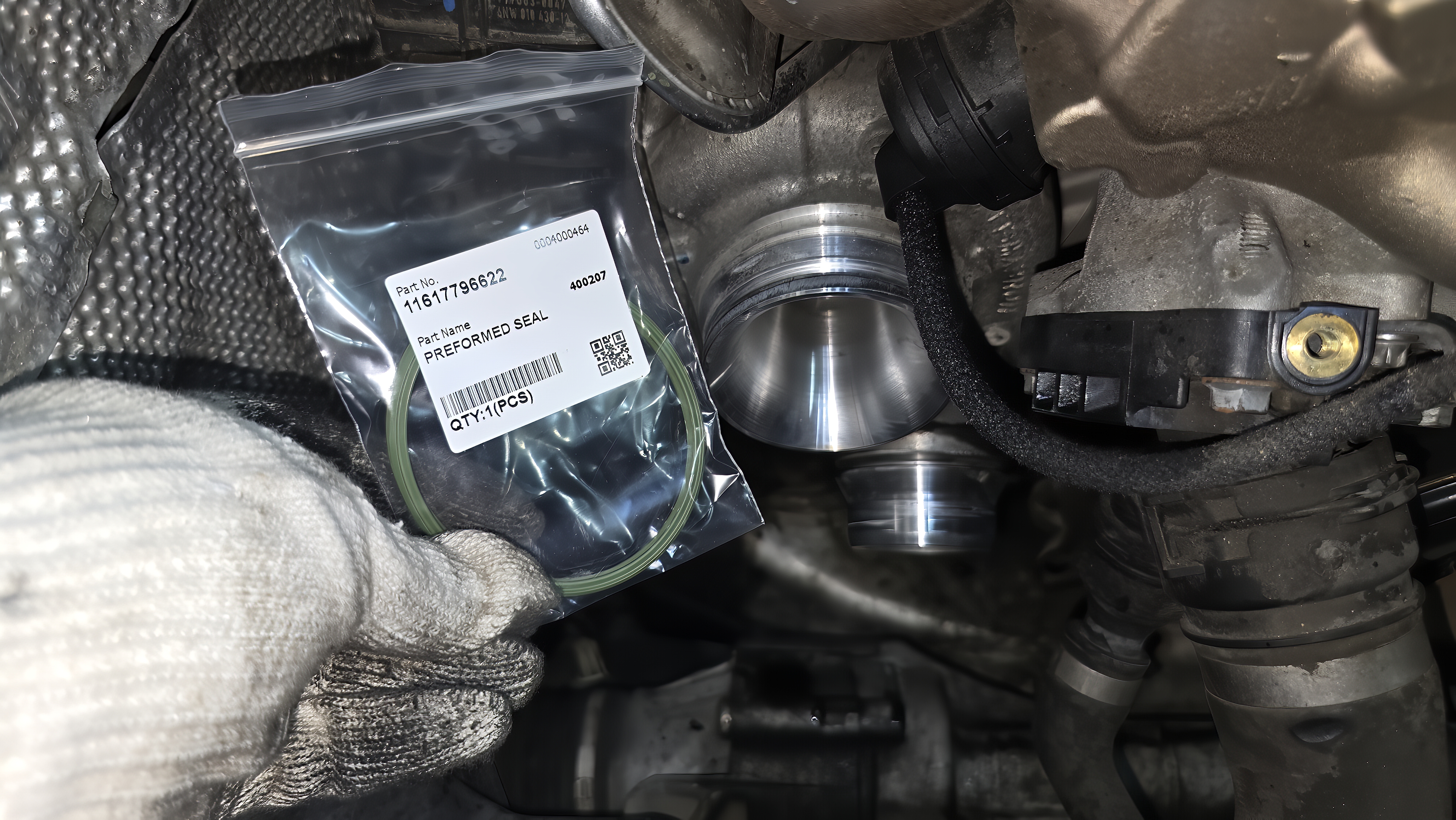

정품 신품 터보 차저 O링

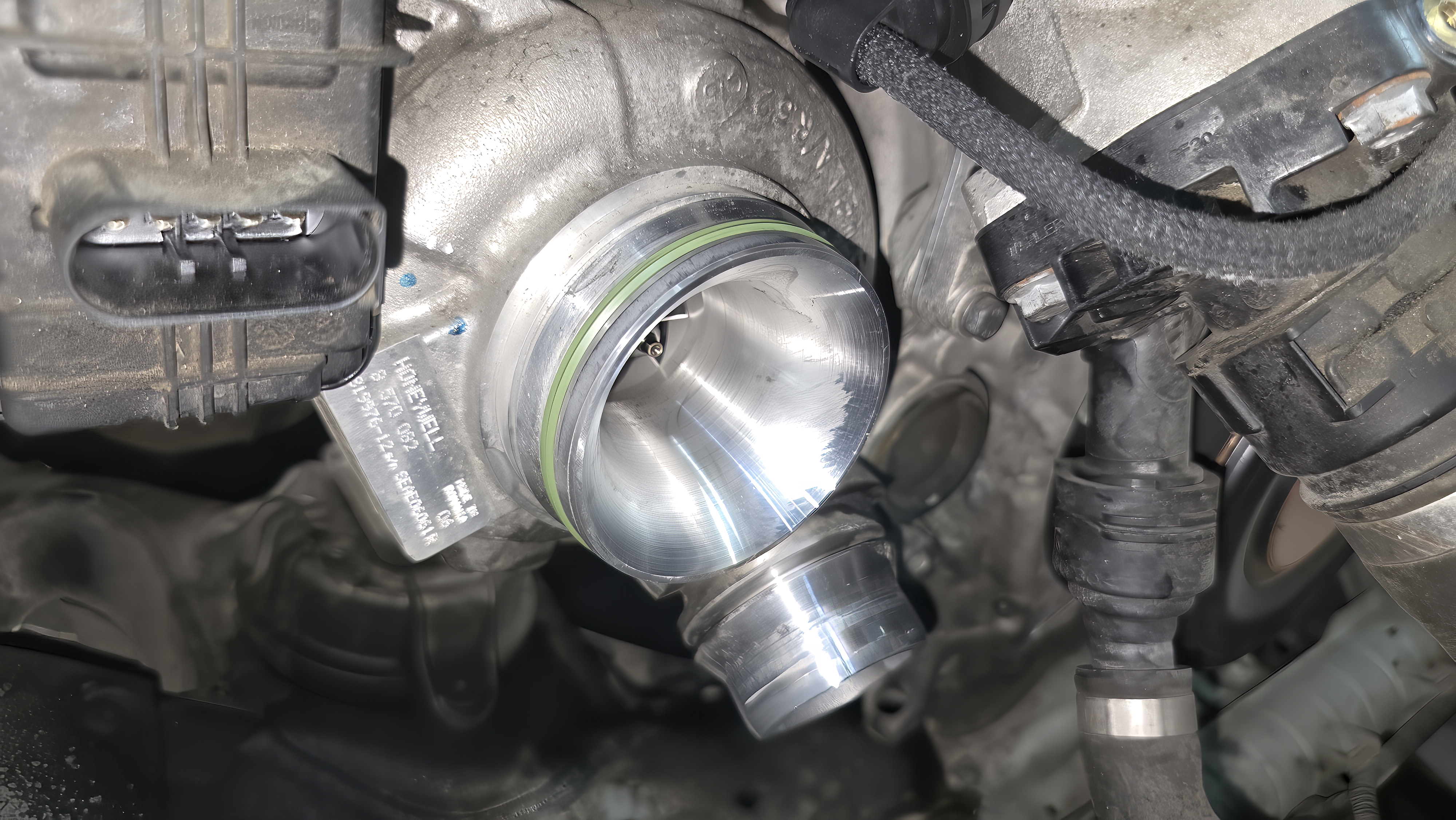

터보 차저 O링 교환



교체할 고품 O링을 탈거하고 정품 O링을 준비합니다.



터보 차저는 이물질 유입에 굉장히 예민한 부품이기 때문에,



입구를 막고 파츠 클리너를 이용해 누유 자국을 깨끗이 세척한 뒤 신품 O링을 교환합니다.



인터 쿨러 호스 탈거

인터 쿨러 호스 O링 누유

인터 쿨러 호스 O링 누유



다음은 터보 차저 인터쿨러 호스 작업입니다.



BMW 계열에서 가장 많이 작업하는 부분 중 하나인데요.



연식이 있는 차량들은 에어 라인에 오일이 조금씩 먹을 수밖에 없습니다.



그렇다 보니 인터쿨러 호스의 O링이 오래되면 오일 누유가 발생할 수밖에 없는 구조입니다.



정품 신품 인터 쿨러 호스 O링

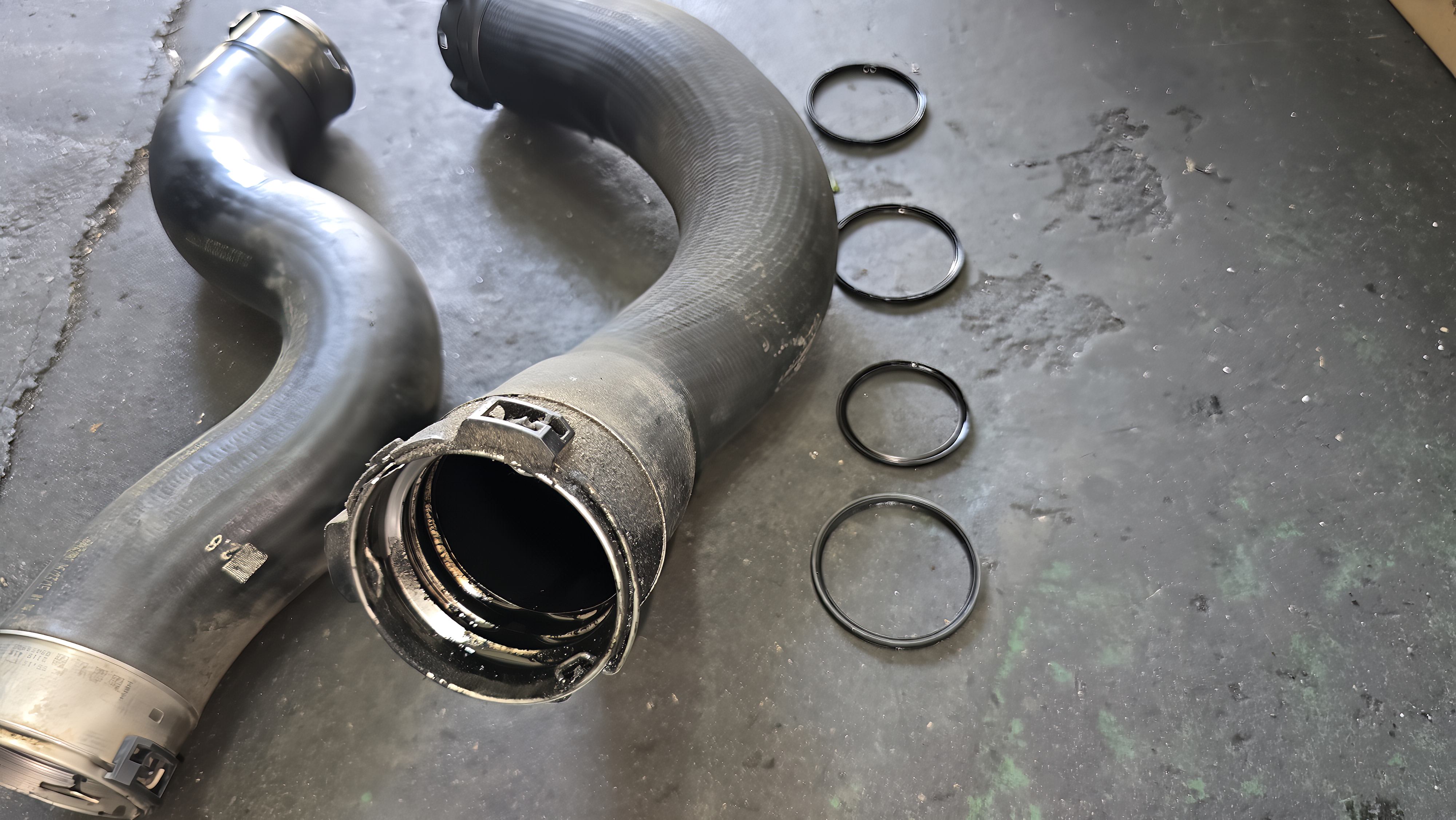

인터 쿨러 호스 세척 및 O링 교환



터보차저 인터 쿨러 호스의 O링은 모두 정품으로 준비했는데요.



탈거한 호스는 파츠 클리너를 이용해 모두 깨끗이 세척해 주고 신품 O링을 교체합니다.



블로 바이 가스 파이프

블로바이 가스 파이프

신품 블로바이 가스 파이프 교환



마지막으로 블로바이 가스 플라스틱 호스 작업입니다.



이 호스는 에어덕트 중간, 실린더 헤드 커버 세퍼레이터에 장착됩니다.



엔진 열이 받았다가 식었다가를 반복하면서 내구성이 제일 약해지는 부품입니다.



탈거 과정에서 부러지는 경우도 많으며 이런 식으로 누유가 발견되어 교체하는 경우도 많습니다.





누유의 원인인 모든 부품을 교체하고 제자리에 잘 장착하여 마무리합니다.



그리고 성능 재점검을 받아 통과하기 위해 작업 부위에 누유 자국은 모두 깨끗이 세척한 뒤 출고합니다!
