BMW 모든 모델 손상된 도난 방지 휠 락 볼트 일반 볼트로 교환

안녕하세요~! 쮜범이입니다 ^_^



BMW 5시리즈는5 시리즈는 1972년부터 독일 자동차 제조사인 BMW가 제조 및 판매한 중역대 차량이다. 5 시리즈는 1991년에 왜건 및 에스테이트 바디 스타일이 추가되었고 2009~2017년에 패스트백 구성인 GT(그란 투리스모)와 함께 세단이 처음 공개되었다. BMW의 대표적인 모델은 전부 홀수의 모델이다. 3 시리즈, 5 시리즈, 7 시리즈가 짝수 모델에 비해 독보적으로 많은 사랑을 받고 있고 그 수치를 증명하듯이 BMW에서 3 시리즈는 1위 판매량을 지니고 있고 5 시리즈는 2위라는 판매량을 기록하고 있다.



6세대 BMW 5시리즈는 아주 다양한 트림별로 제공되기 때문에 많은 섀시코드를 지니고 있다. 2009~2017년도 사이에 제조 및 판매된 모델이며 섀시코드는 F10, F11, F07, F18을 사용한다.



4도어 5시리즈 세단 : F10

4도어 롱 휠베이스 세단 : F18(중국 및 중동에서만 판매됨)

5도어 왜건 및 에스테이트 : F11(투어링)

5도어 패스트백 : F07(GT 그란투리스모)

---

※오늘 입고된 차량 정보※

차량 모델: BMW 520d
모델 연식: 6세대 F10 세단 (2009~2017)

점검 및 정비 내용 : BMW의 대부분 모델은 휠&타이어 도난방지를 위해 체결 볼트 중 하나가 다르게 장착된다. 보통 휠은 5개의 볼트로 고정되는데 모든 브랜드가 그렇듯 도난 방지를 위해 휠 볼트에 커버를 씌우거나 특수 락볼트가 장착된다.



간혹 오버 토크로 인해 락 볼트의 헤드 부분이 손상되거나 락 볼트를 해제시키는 락 볼트 전용 공구(Tool)가 망가져서 고생하는 경우가 많다. 하지만 락볼트를 따로 깔끔하게 제거할 수 있는 특수공구가 있으므로 심각한 손상이 아닌 이상 대부분 일반 볼트로 교환이 가능하다.



브레이크 패드, 하체 소음 수리 등 자동차 정비에 있어서 휠&타이어를 탈거하지 않으면 일이 원할하게 진행되지 않는 경우가 상당히 많다. BMW의 거의 모든 모델은 휠&타이어 도난 방지를 위해 볼트 5개 중 1개는 꼭 도난방지 특수 락 볼트가 장착된다. 락 볼트가 손상되는 이유는 다양하지만 대부분 오버 토크로 인해 볼트 헤드 부분이 손상되는 경우가 많다. 락 볼트의 헤드 혹은 락 볼트는 해제시키는 전용 공구 둘 중 하나가 망가지면 작업 진행에 엄청 방해가 되는데 이로 인해 스트레스를 받는 경우가 종종 생긴다.



휠&타이어를 탈거하기 위해서는 휠 볼트 5개를 탈거해야한다. 위에서도 언급했듯이 BMW는 도난 방지를 위해 5개의 볼트 중 1개는 락 볼트를 체결한다. 락 볼트를 해제하려면 뒤 트렁크에 있는 전용 특수 공구(Tool)를 이용해야 한다.



근데 이 차량의 경우 락 볼트 전용 공구가 있어야 할 자리에 아무것도 없었다. 손님께 최근 다른 곳에서 정비했거나 타이어를 교체했는지에 대한 여부를 여쭤봤는데 아무것도 기억이 안난다고 하셔서 우선 어떤 작업을 하던간에 도난방지 휠 볼트를 일반 볼트로 교환하는 작업이 필요하다고 말씀드렸다.

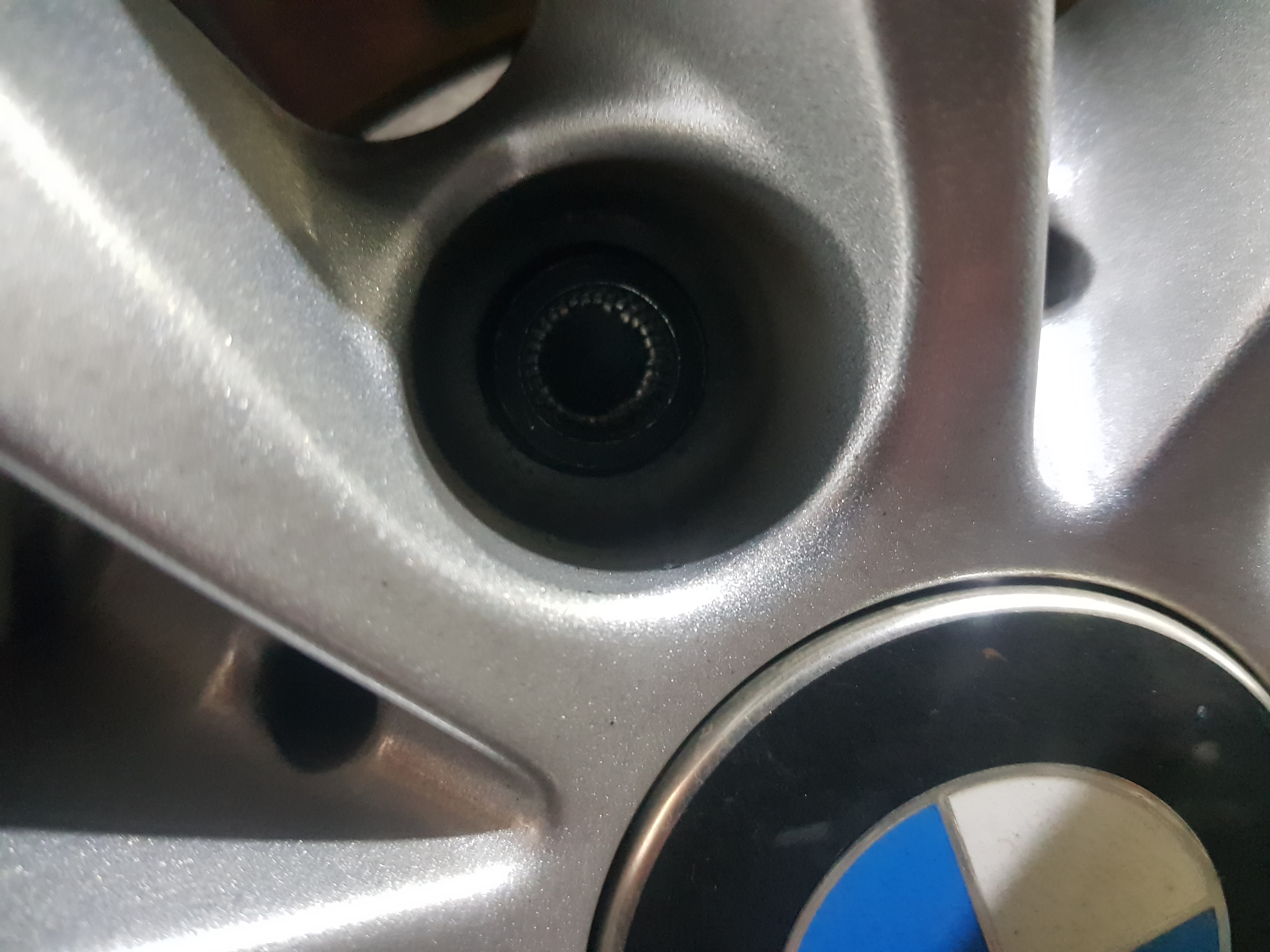

락 볼트 해체 특수 공구는 보이지 않았으나 그 흔적을 바로 휠 볼트에서 찾을 수 있었다. 락 볼트 전용공구가 없어진 게 아니라 손상되어 버려진듯 하다. 어차피 일반 볼트로 교환하게 되면 필요 없는 볼트들이기 때문에 곧바로 탈거를 진행했다.



BMW의 락 볼트는 특수 모형의 락볼트 헤드와 볼트 바디로 구분되는데 손상된 락볼트 제거 전용 툴을 이용하면 손쉽게 해결할 수 있다. 우선 락 볼트 헤드 부분 가장자리에 공구를 걸어놓고 해머를 이용해 바깥으로 치면 락볼트 헤드가 분리된다.



전용 툴을 락볼트 헤드 가장자리에 고정해두고 32mm 스패너로 조여 꽉 잡게 만든 다음 해머를 바깥쪽으로 3~5번 치면 헤드만 빠진다. 이 과정에서 안쪽 볼트 바디에 있는 스플라인이 너무 손상되면 두 번째 작업이 매우 어려워지기 때문에 매우 주의 깊게 작업해야 한다. (도난방지를 위해 특수 목적으로 생긴 볼트 헤드를 분리할 때는 주의해서 작업해야함.)



---

1. 이전에 어딘가에서 작업하고 락볼트 해제 전용 공구가 손상되면서 버려짐

2. BMW 락 볼트 손상 볼트 해체 특수 공구를 이용하여 일반볼트로 교환 작업 실시

3. 락 볼트의 특수 형상 헤드를 탈거한 후 스플라인에 공구를 장착하여 볼트 바디 제거

4. 휠 4개에 장착된 락 볼트 4개를 일반 볼트 4개로 교환 작업

---
